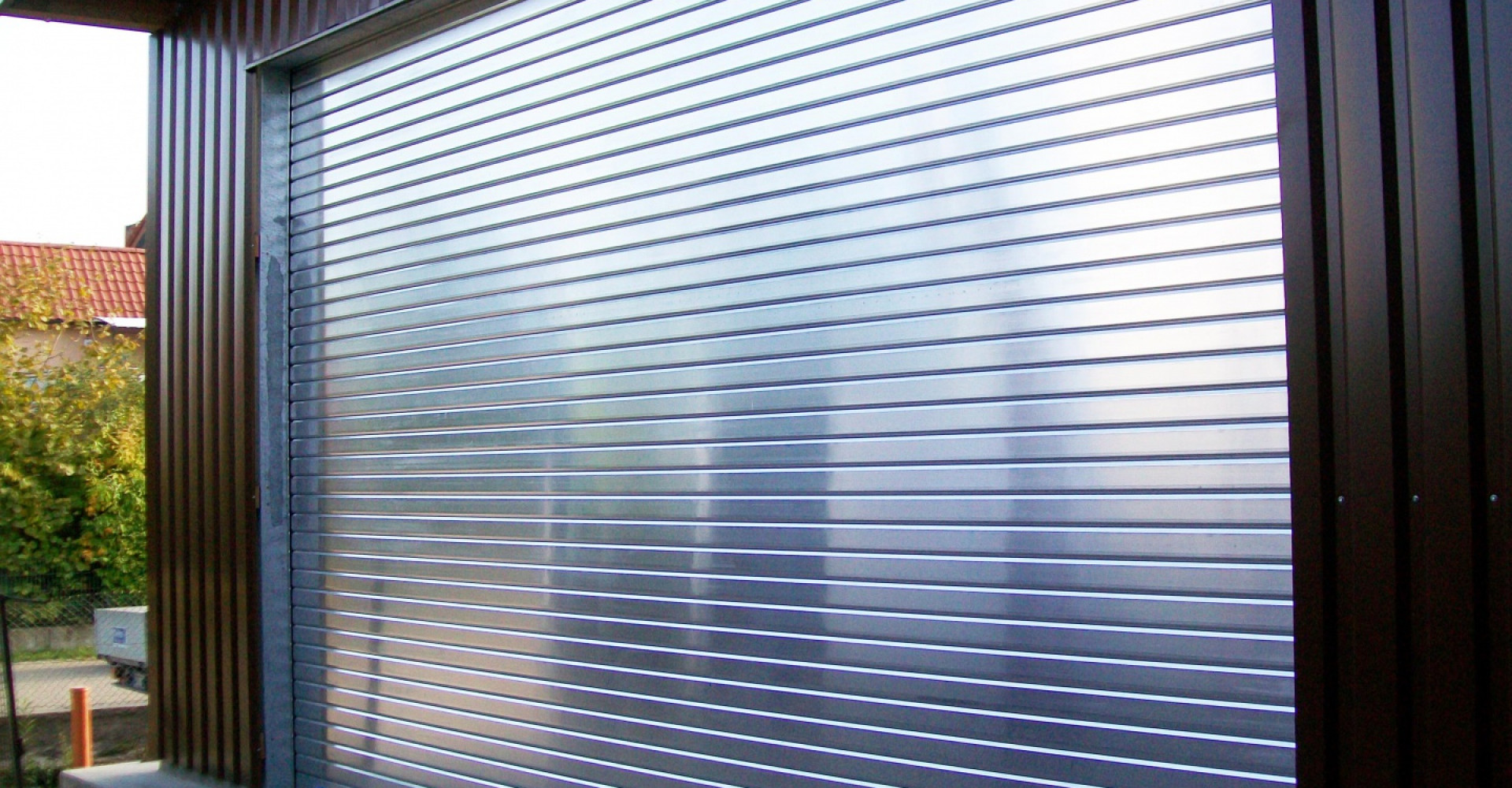

M20 trend/sprint
Robust und zuverlässig
Meißner Industrie-Rolltore stehen für hohe Qualität, beste Zuverlässigkeit und dauerhafte Funktion. Damit optimieren Sie Ihre Betriebsabläufe und sorgen für Sicherheit am Arbeitsplatz. Gleichzeitig schützen Sie Ihr Gebäude und können Ihr Tor individuell gestalten.
Mehr Erfahren
Lernen Sie die Details kennen
Vorteile
Kindersicher
Langlebig
Schallgetrennt
Steckerfertig
Kompakt
Lernen Sie die Details kennen
Highlights im Überblick
Anrollsystem:
- optimale Sturzabdichtung
- sehr verschleißarmer Torlauf
- längere Lebensdauer
- geringer Sturzbedarf
Laufschiene & Konsole als Einheit:
- geschraubte Konstruktion
- einfache Montage
- individuelle Laufschienenbefestigung
- Distanzwinkel als Montageschablone
Pulverbeschichtung nach RAL möglich
Robust und zuverlässig
M20 trend/sprint
Meißner Industrie-Rolltore stehen für hohe Qualität, beste Zuverlässigkeit und dauerhafte Funktion. Damit optimieren Sie Ihre Betriebsabläufe und sorgen für Sicherheit am Arbeitsplatz. Gleichzeitig schützen Sie Ihr Gebäude und können Ihr Tor individuell gestalten.
Lernen Sie die serienmäßige Ausstattung kennen
Ausstattung
- doppelwandiges Alu-Profil natur mit Kunststoff
- Innenschale und Hartschaumkern (nur Innenroller)
- Aluminium-Laufschiene natur
- GFA-Aufsteckantrieb 400V mit digitalem Endschalter
- GFA-Steuerung TS 959 oder TS971
- Zahlreiche Zubehör- und Ausstattungsvarianten
Technik und Unterlagen
| Nutzbare Torgröße gesamt | 25 m² |
| Nutzbare Torbreite max. | 6000 mm |
| Nutzbare Torhöhe max. | 5000 mm |
| Platzbedarf Antriebsseite (Reduzierung möglich) |
305 mm NB < 3370 mm (Führungsschiene 65 x 45 x 65 mm) 320 mm NB < 4840 mm (Führungsschiene 80 x 46 x 80 mm) 340 mm NB > 4840 mm (Führungsschiene 100 x 47 x 100 mm) |
| Platzbedarf Gegenseite (Reduzierung möglich) |
145 mm NB < 3370 mm (Führungsschiene 65 x 45 x 65 mm) 160 mm NB < 4840 mm (Führungsschiene 80 x 46 x 80 mm) 180 mm NB > 4840 mm (Führungsschiene 100 x 47 x 100 mm) |
| Sturzbedarf min. | 450 mm bei NH < 2650 mm 500 mm bei NH < 3650 mm 550 mm bei NH > 3650 mm |
| Raumtiefe | Sturzbedarf + 100 mm (bei Kettenradantrieb + 400 mm) |
| Mittlere Laufgeschwindigkeit | entsprechend Antrieb und Torhöhe zwischen 13 und 28 cm/Sek. 12-25 Sek. |
| Torflügel | |
| Material | Alu natur |
| Gewicht pro m² | 75 N |
| Segmenthöhe/Deckfläche | 102,5 mm |
| Materialstärke | 1 mm |
| Nenndicke | 27 mm |
| Lüftungsquerschnitt | - |
| Klassifizierung nach DIN EN 13241-1* | |
| Wasserdichtheit | Klasse 1* |
| Widerstand gegen Windlast | Klasse 3* |
| Wärmewiderstand komplettes Tor | U = 3,5 W/m² K* |
| Wärmewiderstand Torflügel | U = 3,5 W/m² K* |
| Luftdurchlässigkeit | 0* |
| Sicheres Öffnen, Mechanische Festigkeit, Betriebskräfte |
Bestanden* |
*Alle Angaben gelten für Prüfgröße 4200 x 3500 mm bzw. 2000 x 2000 mm und nur in Ausführung komplett geschlossen (ohne Fenster o.ä.). Bitte beachten Sie die Angaben auf Angebot bzw. Auftragsbestätigung.
